汽车如何精益智造?
谈及全球汽车精益生产标杆,丰田始终是行业范本。依托与Stratasys十余年的深度合作,丰田打破传统制造桎梏,将FDM熔融沉积成型技术作为汽车研发、工艺验证、产线搭建、量产运维核心工艺,落地17类全流程增材制造场景,彻底解决车企研发等待周期长、工装夹具改型难、非标工装成本高、产线停机备件缺四大行业痛点,重构整车从开发到量产的高效制造体系。

作为Stratasys官方合作伙伴,光印达深耕工业3D打印多年,独家布局Stratasys全系列大型工业级FDM打印设备矩阵,搭载F770、Fortus 450mc、F900旗舰机型,配齐ASA、ULTEM™ 9085等汽车专用工程热塑材料,对标丰田原厂智造标准,为国内主机厂、汽车零部件企业、自动化产线厂商,提供设备销售、定制化打印、材料供应、工艺调试、售后运维一站式FDM 3D打印全流程服务,把丰田验证成熟的FDM智造方案,落地本土车企工厂。

01
为什么选择FDM智造?
丰田布局五大Stratasys打印工艺,适配汽车多元工况,而FDM工艺稳居核心主导地位,适配车企80%工装类、结构类、大尺寸智造需求:
01
大尺寸一体成型
适配大型焊接夹具、机器人末端执行器、电池测试托盘、钣金试制模具等大件工装,无需拼接组装,结构整体性更强;
02
工业级耐用抗造
ULTEM™ 9085材料耐高温、抗冲击、耐反复摩擦,适配焊接高温、装配挤压、产线高频使用工况,可量产使用;
03
轻量化降负荷
大幅减重装配工具、机械臂工装,减少机器人负载压力。热塑性材料耗材可控,适配汽车焊装、涂装、总装全车间使用。

02
丰田FDM典型应用场景
采用Stratasys FDM旗舰设备,丰田打通新能源电池模块测试、车身工艺验证、焊装冲压、产线自动化搭建、装配防错、量产运维全环节,提速项目进度、压缩制造成本:

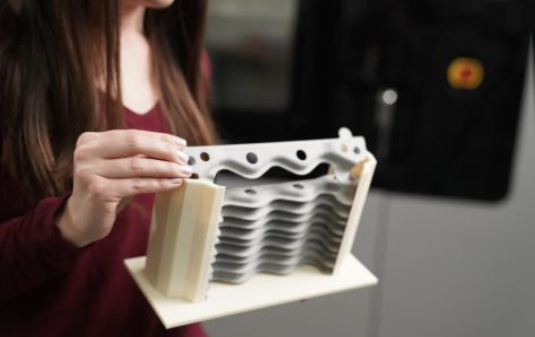

电池装配验证托盘
设备:Stratasys F770
材料:ASA
在新能源电池系统的开发期,丰田通过FDM打印电池测试装配托盘,提前核验电池摆放间距、机器人抓取点位、线束干涉问题,让产线工装开发前置开展。早期发现装配干涉,仅需修改托盘模型;若延后至试产整改,将联动改造机器人轨迹、输送设备,改造成本翻倍,FDM直接规避大额试错成本。

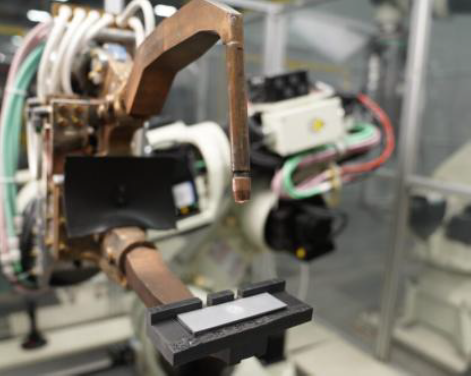

接测试定位夹具
设备:Fortus 450mc
材料:ASA
汽车板材厚度、焊接参数迭代频繁,传统金属夹具外协加工周期远超焊接测试周期。丰田采用FDM打印定制焊接定位夹具,适配多轮试验叠层定位,夹具磨损、方案改版后,车间自主重打,无需外协,单轮工艺测试周期缩短70%。

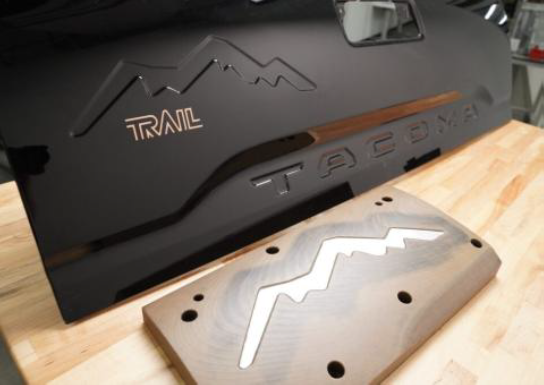

金试制冲压模具
设备:Stratasys F3300
材料:ULTEM™ 9085
样车试制、小批量钣金成型场景下,金属模具投产成本高、周期长。FDM高分子模具兼顾结构强度与成型精度,适配中小频次钣金冲压,依托设备多分辨率打印,兼顾模具成型效率与边角精度,助力钣金样件快速装配核验,提前推进整车匹配工作。

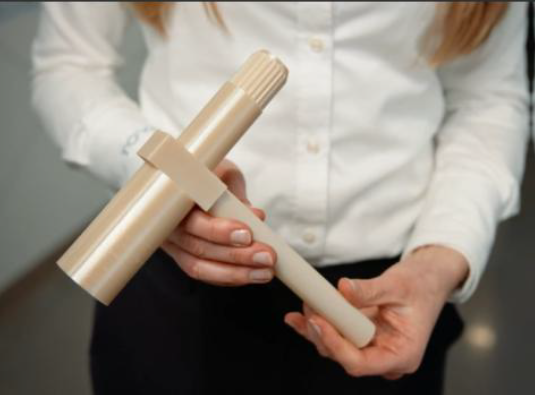

变速箱装配对中工具
设备:Stratasys F900
材料:ULTEM™ 9085
原厂金属装配工具自重过大,加重操作工班组作业负担、影响装配节拍。FDM拓扑优化结构,受力区加筋加固、非受力区中空减重,在保证装配刚性前提下大幅减重,稳定工位作业效率,降低人工失误率。

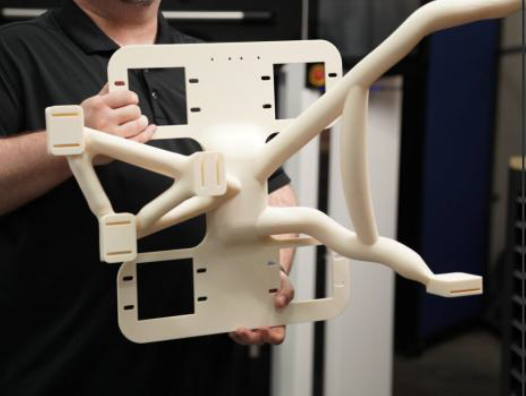

仪表板机器人末端执行器
设备:Stratasys F770
材料:ASA
传统金属机械臂抓手需切割、焊接、拼装成型,交付周期长、自重高。FDM一体化集成气路、导向、加强结构,无需二次装配,抓手交付周期直接缩短6周;自重降低后,车企可选配更小负载、更低成本机器人,优化整条自动化产线采购成本。

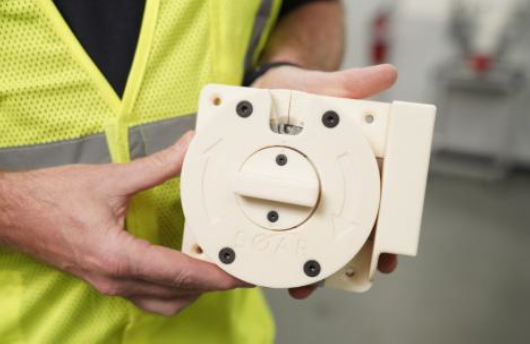

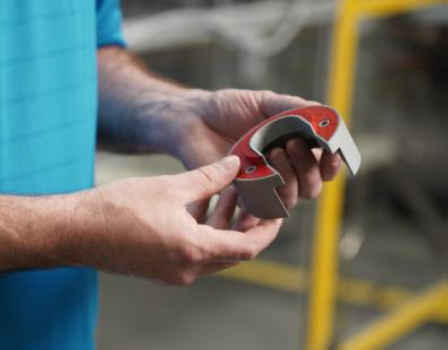

FDM特色功能性工装
设备:Stratasys F3300
材料:ASA、双色ASA
依托FDM双色打印、一体化成型能力,丰田集成机械锁止结构制作螺柱防错工具,从源头规避车型混装错装、产线停线风险;双色可视化磨损工装,无需传感器即可目视判断工装损耗程度,简化车间运维管理,适配车企标准化目视生产管理体系。


03
光印达赋能本土车企
区别于普通3D打印服务商,光印达核心优势聚焦FDM大尺寸工业级全链条服务,精准对标丰田工厂增材制造标准:
01

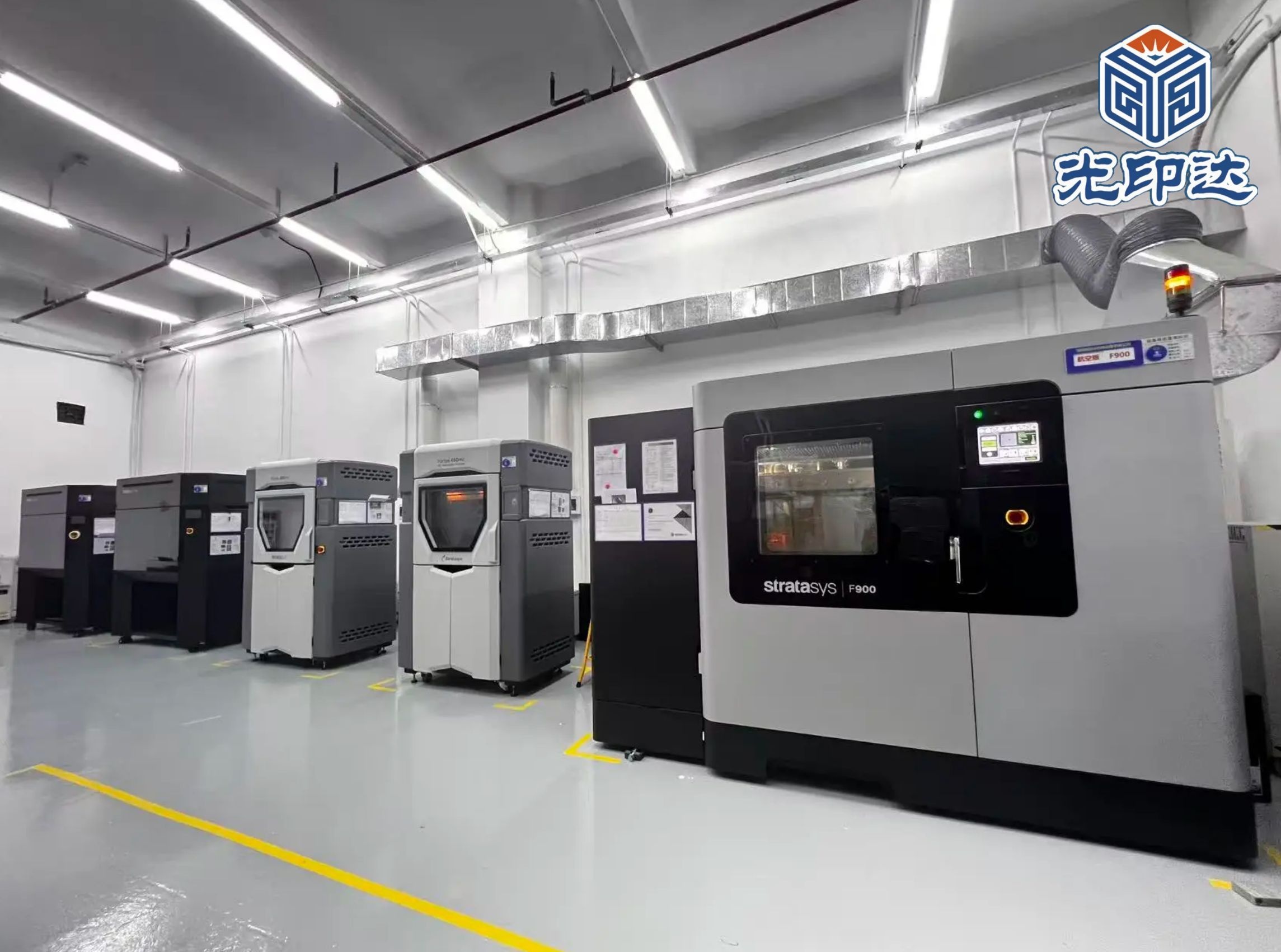

工业级FDM设备
自有Stratasys从Fortus 450mc到F770、F900,满足不同尺寸和性能需求,新机现货可售,亦可承接批量工装打印代工;
02
材料与工艺支持
原装ASA、ULTEM™ 9085、Nylon 12CF等成熟材料体系,耐高温、阻燃、抗老化,符合汽车车间使用标准,确保工装经得起车间考验;
03
本土化技术支持
深圳+西安双基地,快速响应,现场支持。助力本土车企复刻丰田精益模式,缩短研发周期、减少工装外协成本、降低产线停机损耗,全环节压缩整车投产周期。

汽车智造的竞争,早已不再局限于整车工艺比拼,更小的工装迭代周期、更快的备件响应速度、更低的试制试错成本,才是精益生产核心壁垒。选择光印达,即是选择丰田同源Stratasys FDM工业3D打印解决方案,赋能车企提质、降本、增效。
